PLFOversigtskort

Vejledning

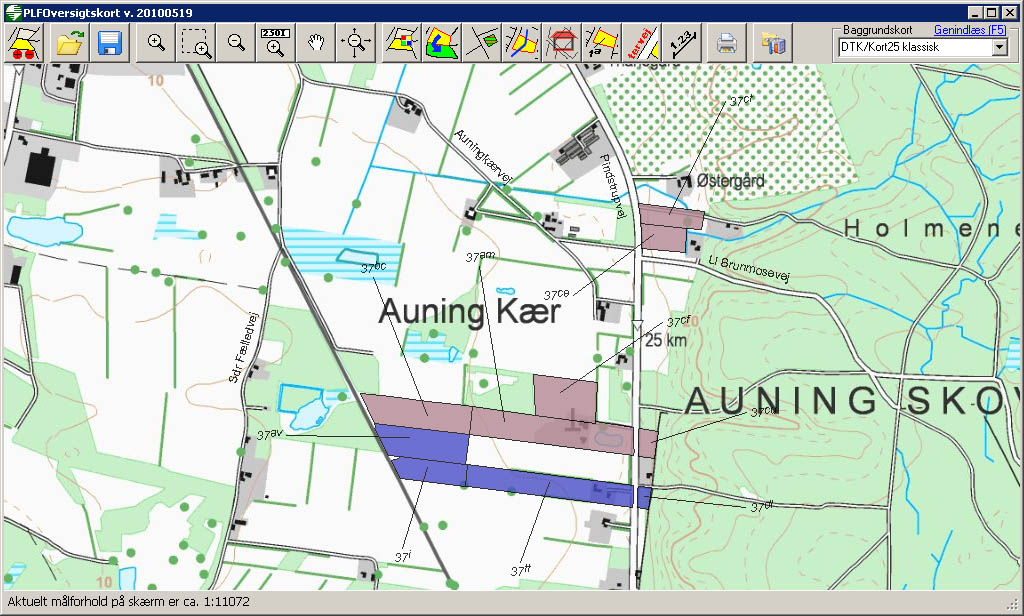

Layout af programmets hovedvindue ses nedenfor. Programmets hovedvindue er indelt i tre områder:

• Øverst er knapper til programmets funktioner samt valg af baggrundskort placeret.
• I midten ses selve kortvinduet.
• Nederst ligger en statusbjælke med oplysninger samt instruktioner i, hvad programmets funktioner forventer af brugerinput.

Knapperne øverst bruges til at skifte mellem programmets funktioner. Af pladshensyn er de enkelte funktioner repræsenteret med et ikon. Ved at holde mus stille over de enkelte knapper fremkommer tekstbeskrivelse af tilhørende funktion. Knappernes funktion fra venstre er følgende:

• Tilføj/fjern ejendomme. Ejendomme kan tilføjes ud fra indtastning af adresse eller matrikelnummer/ejerlav.
• Åbn eksisterende projekt. Giver mulighed for at åbn projekt indeholdende de valgte ejendomme, opdelinger, ændrede attributter, bygninger m.m.
• Gem projekt.
• Zoom ind. Zoomer ind med fast faktor.
• Zoom vindue.
• Zoom ud. Zoomer ud med fast faktor.
• Zoom til indtastet målforhold. Zoomer til bestemt målforhold. Bemærk at zoomniveau gengivet på monitor afhænger af monitors opløsning. Programmet er designet ud fra en standard monitor med pixelstørrelse på 0,254mm.
• Panorér.
• Zoom helt ud. Zoomer ud så alle valgte ejendomme er med i kortvinduet.
• Redigér ejendom. Her kan den enkelte ejendoms oplysninger redigeres og anvendt farve i kortvinduet kan ændres.
• Overfør jordstykke fra en ejendom til en anden.
• Opret selvstændig ejendom. Opretter selvstændig ejendom ud fra et valgt jordstykke.
• Opdel jordstykke i 2 dele. Giver mulighed for deling af jordstykke ud fra digitaliseret opdelingslinje. Linjen skal starte og slutte udenfor jorstykket.
• Marker landbrugsbygninger på kortet.
• Angiv placering af matrikelnumrene, evt. med henvisningspil.
• Indsæt vejnavne på kortet.
• Optag afstand på kort. Egentlig ikke en absolut nødvendighed for at kunne lave et oversigtskort, men er med til at også at gøre programmet anvendeligt når kunden ringer.
• Udskriv kort. Printet dannes ud fra bl.a. valgt målforhold, papirstørrelse, anledning, valg af underskriver, journalnummer, udskriftskvalitet samt placering af udskriftsrammen. Sørg for at zoome godt ud inden kald af funktionen, så hele udskriftsramme kan ses i kortvinduet. Bemærk at programmet skriver baggrundskort ud i nødvendig høj opløsning for pænt resultat. Dette medfører også, at printjobs bliver store ved store kort. For at kunne skrive ud i store papirformater, er reduktion af udskriftkvalitet oftest nødvendigt.
• Indstillinger. Her angives logofil til brug på udskriften samt en grad af jordstykketransparens. Jo højere jordstykketransparens des lettere er det at se baggrundskortet bag ved jordstykkerne.

Baggrundskortet vælges ud fra listen. Kortet hentes via KMS Kortforsyningen. For ikke at gøre programmet for tungt at arbejde med ved zoom og panorering, vælger man selv, hvornår kortet skal genindlæses, enten via linket i højre side eller ved at trykke F5 på tastaturet.

Programmes kan kaldes med én parameter, enten filnavn på projektfil (*.pop) eller med mappenavn. Sidstnævnte bruges som startmappe ved "Gem projekt".
